Liniendiagramm mit horizontaler Indikationslinie

Überblick

Das Template Liniendiagramm mit horizontaler Indikation visualisiert einen Zeitverlauf als Liniendiagramm und ergänzt ihn um eine horizontale Referenzlinie. Diese Linie dient als Durchschnitt, Zielwert oder Schwelle und erleichtert die Einordnung der Messwerte.

Typische Einsatzfälle sind KPI-Trends, Durchschnittswerte, Toleranzgrenzen oder Zielvergleiche über den Zeitverlauf.

Beispiel und Ergebnis

Datenstruktur und Funktionsweise

Die Daten liegen als Excel-Tabelle vor. Dieser Abschnitt erklärt, welche Spalten vorhanden sind, wie sie zusammenwirken und wie Du sie bei Bedarf anpasst.

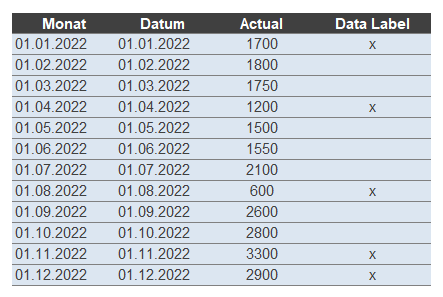

Data

Folgende Spalten werden in der Datentabelle befüllt:

Spalte	Funktion	Hinweis
Monat	Zeitindex (Datumscode)	Dient als X-Achsenwert
Datum	Formatierter Datumswert	Wird als Achsenbeschriftung angezeigt
Actual	Messwert	Steuert die Höhe der Linie
Data Label	Markierung, ob der Punkt beschriftet werden soll	z. B. „x“

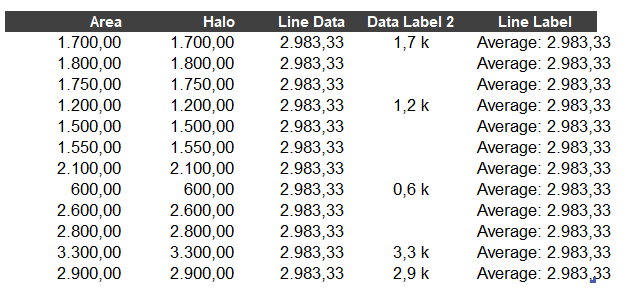

Calculations

Die Calculation-Spalten erzeugen Linie, Fläche, Labels und die horizontale Indikation.

Spalte	Zweck
Area	Werte für die Schattierungsfläche
Halo	Duplizierte Serie zur Hervorhebung der Linie
Line Data	Konstanter Wert der Referenzlinie
Data Label 2	Formatierte Textlabels der Messpunkte
Line Label	Beschriftung der horizontalen Linie (nur Zeile 1 gefüllt)

Funktionsprinzip:

• Area + Halo = optisch klar hervorgehobener Liniensatz
• Average = horizontale Linie über die gesamte Breite
• Data Label 2 = Werteanzeigen je Datenpunkt
• Line Label = „Average: x“ am linken Rand

Optionen und Steuerung im Template

Settings

Über das Settings Feld steuerst Du die Darstellung ohne Zusatzformeln:

Einstellung	Beispiel
Title	Construction Supply
Subtitle	Date Range: Jan22–Dec22
Format	#.##0,0 „k“

Lässt Du das Formatfeld unverändert, verwendet das Diagramm das Standardformat. Das Format ändert nur die Darstellung, nicht den Zahlenwert.

Horizontal Line

Einstellung	Zweck
Name	Beschriftung der Referenzlinie
Position	Wert, auf dem die Linie gezeichnet wird
Indication	Ein/Aus-Schalter für die horizontale Linie

Layout und Formatierung

Hinweis:

Für alle Infos rund um Layout & Formatierung siehe Artikel Diagramme anpassen. Die folgenden Anpassungsoptionen beziehen sich konkret auf dieses Template:

Häufige Fehler und Lösungen

Fehler	Ursache	Lösung
Horizontale Linie erscheint nicht	Indication = „No“ oder Position leer	Indication auf „Yes“ setzen; Position prüfen
Datenpunkt-Labels fehlen	Data Label nicht gesetzt	Spalte Data Label mit „x“ markieren
Linie wirkt unterbrochen	Werte fehlen oder sind als Text gespeichert	Werte prüfen und als Zahl formatieren
Durchschnittswert falsch	Position im Settings-Bereich veraltet	Position aktualisieren
Line Label erscheint mehrfach	Line Label fälschlich in allen Zeilen	Nur in Zeile 1 Text eintragen
